立柱
Φ125–Φ630 · 行程 155–7710 · 3015 型号
承受顶板载荷的主体支撑缸，分单伸缩、双伸缩与掩梁立柱三类
PRODUCT OVERVIEW

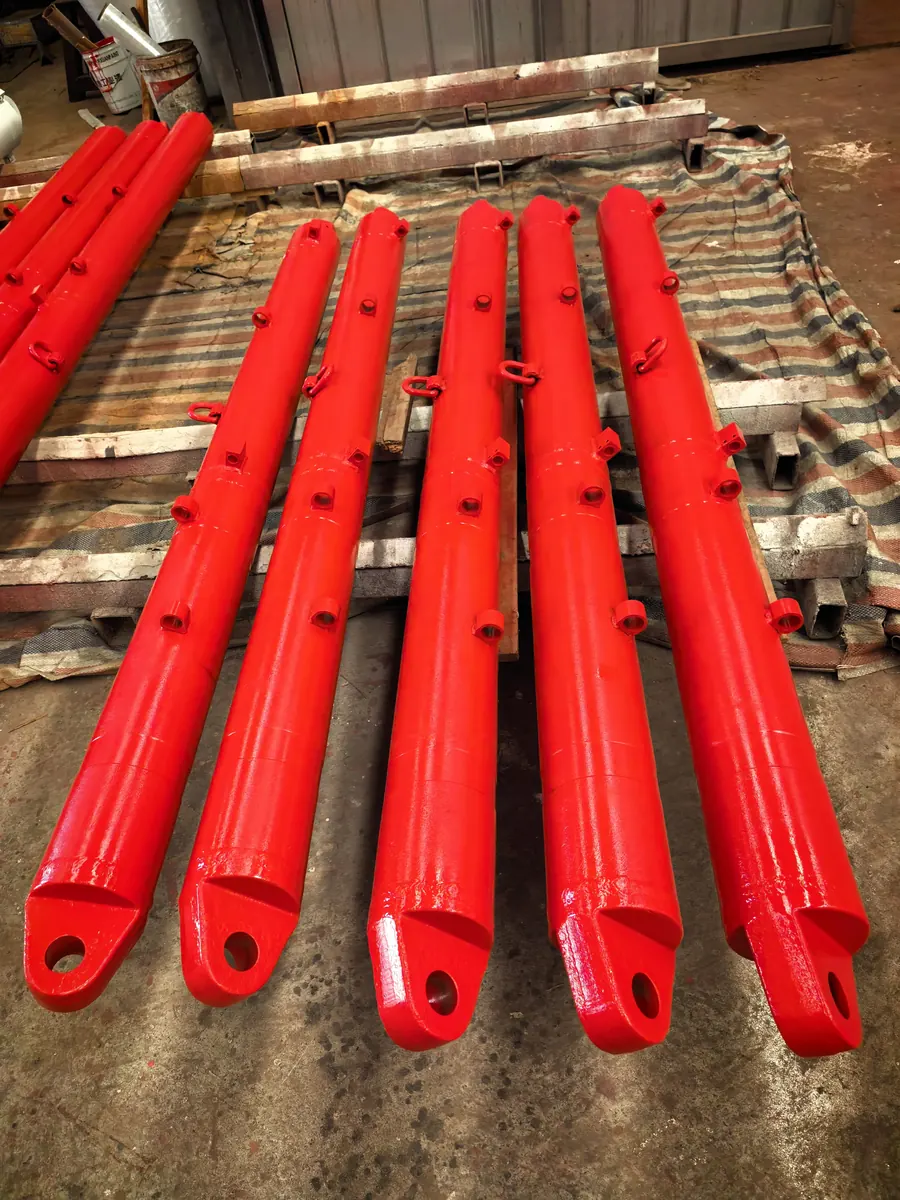

液压支架千斤顶与立柱全品类
一台综采支架上有 15–25 支千斤顶与 2–4 根立柱，规格与接口随机型差异很大。我们按用途把全部产品分成 16 类，每一类都能按图号、支架型号或实物样件对应加工。
按用途分为三组共 16 类。每类页面给出常见规格（缸径 / 杆径 / 行程）、可检索图号样例、
覆盖的支架型号与配做要点。图号可直接报给我们查图纸；无图号时提供支架型号与部位即可。
GROUP 01
推移与承载
承担推溜、拉架与顶板载荷，缸径大、推力高，是支架上受力最大的部位。
4 类GROUP 02
姿态与防护
控制顶梁、前梁、尾梁、护帮板与侧帮的姿态，决定端面支护与架间封闭效果。
6 类尾梁千斤顶
Φ100–Φ250 · 行程 105–1045 · 604 型号
控制尾梁摆动与插板开合，调节放煤口大小
伸缩千斤顶
Φ63–Φ180 · 行程 60–2000 · 1942 型号
驱动伸缩梁前伸，实现超前支护缩短空顶距
护帮千斤顶
Φ63–Φ165 · 行程 32–1720 · 1683 型号
驱动护帮板贴紧煤壁，抑制片帮与端面漏顶
侧推千斤顶
Φ63–Φ125 · 行程 75–740 · 2151 型号
横向调整顶梁与掩护梁位置，控制架间间隙与咬架
侧帮千斤顶
Φ63–Φ160 · 行程 30–420 · 658 型号
顶紧架间侧帮板，防止架间漏矸与片帮
插板千斤顶
Φ63–Φ140 · 行程 60–1480 · 551 型号
驱动尾梁插板开合，控制放煤口
GROUP 03
底座与连接
解决移架啃底、支架下滑、架间连接与放煤口开合，倾斜与放顶煤工作面常用。
6 类抬底千斤顶
Φ80–Φ230 · 行程 64–440 · 1934 型号
移架时抬起底座前端，降低移架阻力避免啃底
底调千斤顶
Φ80–Φ230 · 行程 100–1150 · 399 型号
调整底座相对位置，防止支架下滑与咬架
调架千斤顶
Φ70–Φ180 · 行程 80–1913 · 1410 型号
扶正架体、调整架间位置，适应顶板起伏
移后溜千斤顶
Φ100–Φ160 · 行程 70–1200 · 576 型号
控制后部刮板输送机前移与拉回
连架千斤顶
Φ100–Φ140 · 行程 50–2800 · 444 型号
连接相邻支架，传递水平力并保持架间距离
专用千斤顶
Φ63–Φ320 · 行程 50–1980 · 462 型号
挡矸、摆梁、护顶、调溜等特殊工位千斤顶
SPECIFICATION
通用规格与工艺口径
下列参数为常规控制值，特殊工况（低温、高湿、高煤尘）可按图纸提高要求。
| 缸径范围 | Φ63 – Φ630 mm（立柱最大 Φ630，千斤顶最大 Φ320） |
|---|---|
| 额定压力 | 31.5 / 37.5 / 40 MPa，按图纸或主机厂系统压力匹配 |
| 试验压力 | 1.5 倍额定压力，保压 5 min 无渗漏 |
| 缸筒材料 | 27SiMn / 30CrMnSi，调质 HB240–280 后镗滚 |
| 活塞杆 | 40Cr / 27SiMn，调质 + 磨削 + 镀硬铬 0.03–0.05 mm |
| 内孔粗糙度 | Ra ≤ 0.4 μm，圆度 ≤ 0.02 mm |
| 密封 | 聚氨酯 / 丁腈组合密封，耐乳化液介质 |
| 供货形式 | 整支成品、缸筒活塞杆半成品、维修换密封 |
- 来图确认
- 下料
- 热处理
- 镗滚/磨削
- 焊接
- 镀铬
- 装配
- 试压
- 涂装
- 出厂
找不到对应图号？拍照发给我们即可
提供支架型号 + 安装部位 + 实物照片（含接口与销孔），可反推规格并出图确认，再安排加工。
