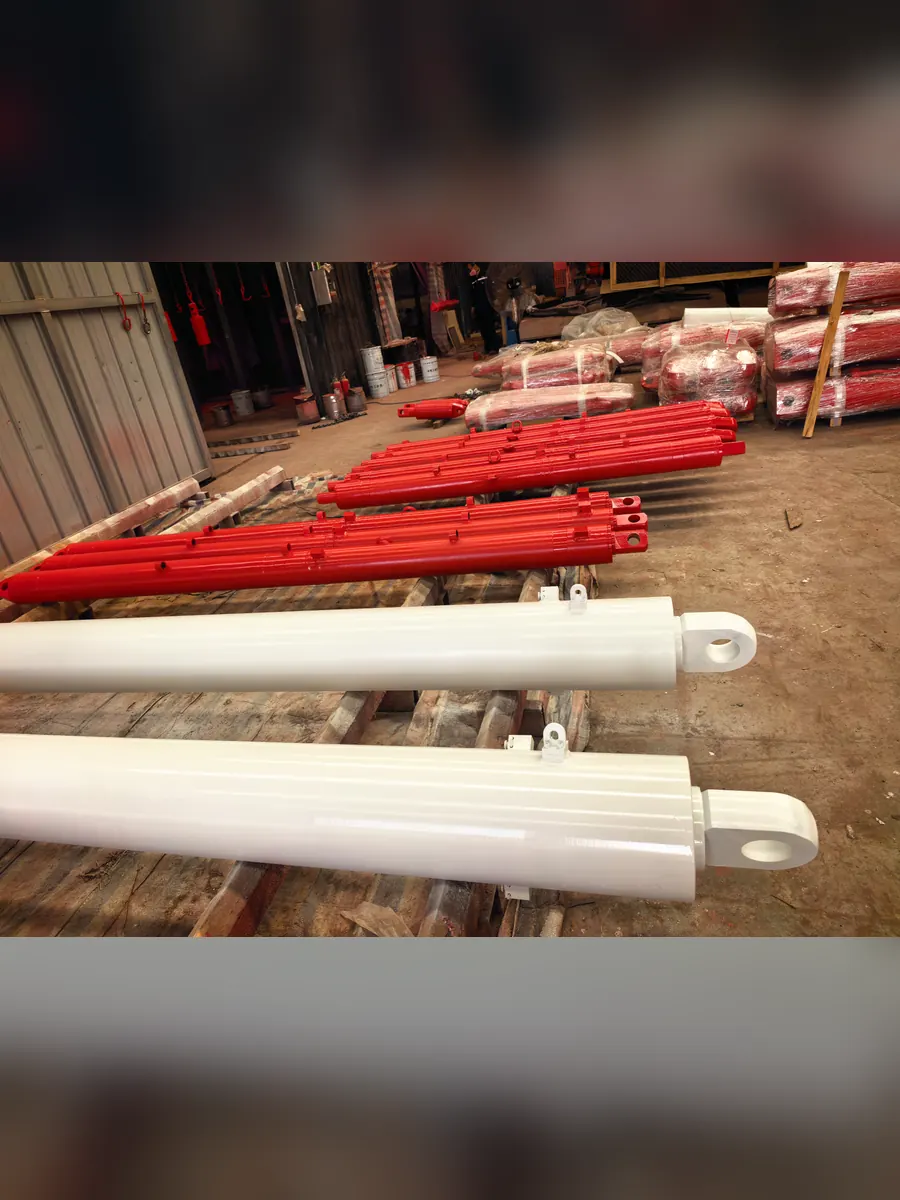

调架千斤顶 · 顶梁 / 底座调架
缸径 Φ70–Φ180，行程 200 mm 左右。多用于大倾角与俯采工作面，与调架梁、连接头成套配做，销孔与耳板间隙按 H9/f8 配合。
| 缸径范围 | Φ70 – Φ180 mm |
|---|---|
| 常见行程 | 80 – 1913 mm |
| 覆盖型号 | 1410 个支架型号 |
| 记录条数 | 3,559 条配做记录 |
| 供货方式 | 按图号加工 / 按支架型号配做 / 按实物测绘 |
SPECIFICATIONS
常见规格与推力对照
同一品类在不同机型上有多种缸径与行程组合，下表按历史加工记录整理。
| 缸径 mm | 杆径 mm | 行程 mm | 活塞面积 cm² | 推力 kN @40MPa | 拉力 kN @40MPa |
|---|---|---|---|---|---|
| Φ100 | Φ70 | 100 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 1000 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 1050 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 1100 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 1130 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 118 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 120 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 1216 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 130 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 135 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 140 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 150 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 160 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 165 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 170 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 180 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 190 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 200 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 215 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 245 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 300 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 350 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 360 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 365 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 380 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 400 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 420 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 425 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 450 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 468 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 470 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 485 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 500 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 550 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 555 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 600 | 78.5 | 314 | 160 |
上表为按缸径 / 杆径 / 行程整理的历史加工规格，实际以图纸为准； 推力、拉力按 40 MPa 计算，31.5 MPa 与 37.5 MPa 工况按比例折算。
COVERAGE
使用该品类的支架型号
下列型号的 BOM 中出现过该品类千斤顶，点击查看完整配置清单。
ZY13000-30-65D7 项ZQL2×4800-20-40D2 项ZFG10000-23-38D5 项ZY12000-25-50D4 项ZY12000-18-35D2 项ZQL2×4800-20-402 项ZYT12000-20-40D4 项ZY12000-20-40D6 项ZQL2×3200-18-35D4 项ZF10000-19-38D4 项ZQL2×5000-20-40D4 项ZQ4000-20.6-452 项ZQL2×4800-18-35D3 项ZY5200-12-284 项ZY12000-28-63D4 项ZY6800-20-426 项ZF3600-16-263 项ZYG12000-25-50D3 项ZZ13000-24-50D2 项ZQL2×6400-23-45D1 项ZFG18000-27-40D4 项ZF16000-21-383 项ZY10000-22-45D4 项ZQL2×5000-25-50D1 项ZF7200-20-322 项ZZG13000-24-50D3 项ZZ9200-24-504 项ZYT12000-18-35D2 项ZF8000-18-35D5 项ZQL2×5000-25-502 项ZYG12000-22-45D5 项ZQL2×3200-20-40D2 项ZF9000-22-351 项ZYT12000-25-50D3 项ZT10000-18-35D1 项ZZ10800-18-38D3 项
以上为使用该品类千斤顶的支架型号（按用量排序）。点击型号可查看该机型全部千斤顶配置清单。
PART NUMBERS
可检索的图号
| 图号样例 | 名称 | 数量 |
|---|---|---|
| H2Y340-51 | 调架千斤顶 | 按图 |
| H2Y340-52 | 顶梁调架千斤顶 | 按图 |
| H2F212-51 | 调底千斤顶 | 按图 |
| H2F217-42 | 顶调架千斤顶 | 按图 |
| H2F217-51 | 底座调架千斤顶 | 按图 |
| H1F218-51 | 调底座千斤顶 | 按图 |
| H2F218-51 | 顶梁调架千斤顶n100/70*1380-170 | 按图 |
| H2F218-52 | 顶调架千斤顶100/ | 按图 |
图号按原厂体系保留，可直接报号查图；不同主机厂图号体系不同，同名不同号属正常。
PROCESS
加工与检验要点
确认规格
按图号或支架型号确认缸径、杆径、行程、安装距与接口形式。
选择材料与工艺
缸筒 27SiMn 调质镗滚，活塞杆 40Cr 调质镀硬铬，密封按介质选型。
加工与装配
关键配合面按 IT9 级控制，装配前逐件清洗，密封件一次性使用。
试压与交付
1.5 倍额定压力保压 5 min，全行程往复 3 次，附试压记录。
调架千斤顶 询价：提供图号或支架型号即可
单件、批量、维修均可。无图纸时可提供实物照片（含接口、销孔、油口位置），我们测绘后出图确认再投产。
