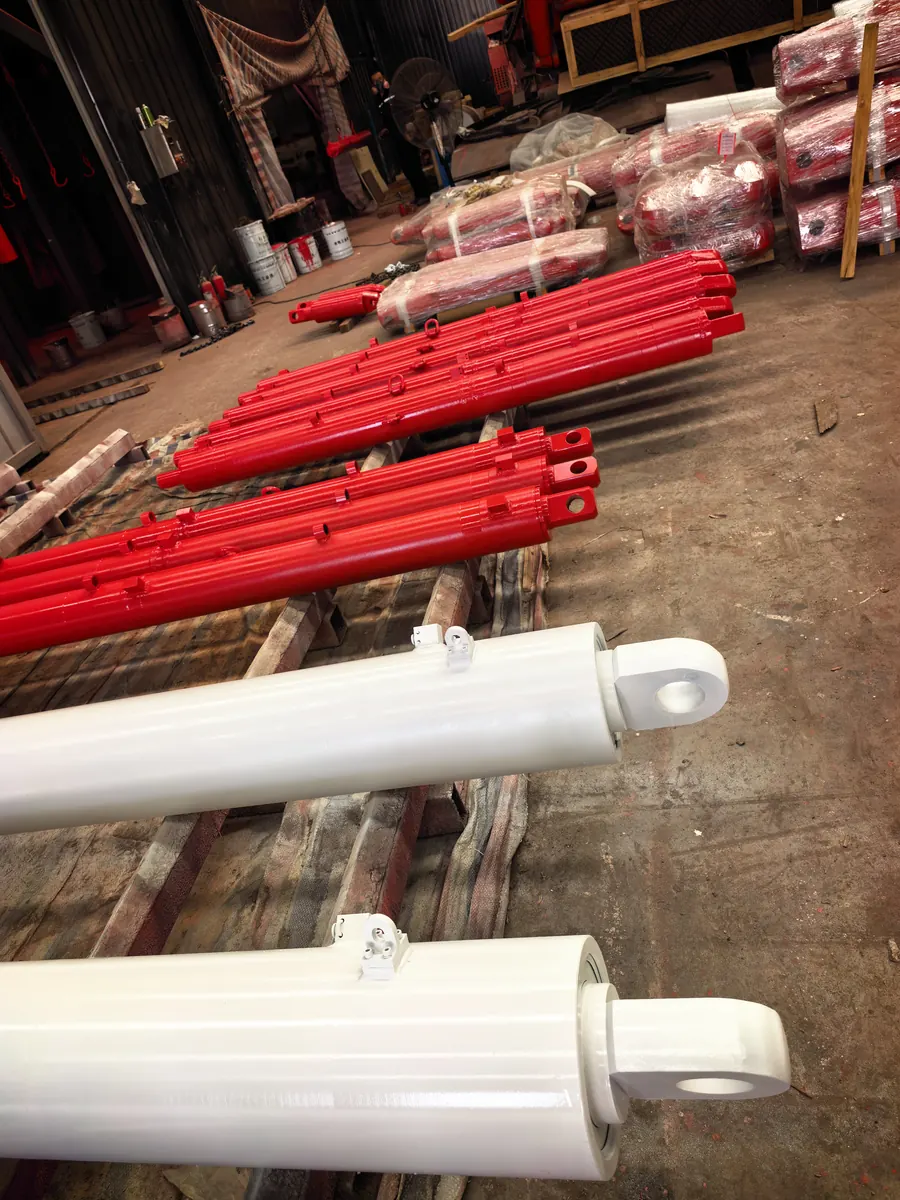

抬底千斤顶 · 短行程大推力
缸径 Φ80–Φ230，行程 260–300 mm。安装于底座前部过桥内，空间受限、推力要求高；缸筒壁厚按 1.5 倍额定压力校核，导向套与缸口采用螺纹 + 卡键双重固定。
| 缸径范围 | Φ80 – Φ230 mm |
|---|---|
| 常见行程 | 64 – 440 mm |
| 覆盖型号 | 1934 个支架型号 |
| 记录条数 | 4,988 条配做记录 |
| 供货方式 | 按图号加工 / 按支架型号配做 / 按实物测绘 |
SPECIFICATIONS
常见规格与推力对照
同一品类在不同机型上有多种缸径与行程组合，下表按历史加工记录整理。
| 缸径 mm | 杆径 mm | 行程 mm | 活塞面积 cm² | 推力 kN @40MPa | 拉力 kN @40MPa |
|---|---|---|---|---|---|
| Φ100 | Φ70 | 100 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 130 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 150 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 160 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 170 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 175 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 180 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 190 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 200 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 210 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 219 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 220 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 230 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 240 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 250 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 260 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 300 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 75 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 80 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 90 | 78.5 | 314 | 160 |
| Φ100 | Φ80 | 180 | 78.5 | 314 | 113 |
| Φ100 | Φ80 | 200 | 78.5 | 314 | 113 |
| Φ100 | Φ80 | 220 | 78.5 | 314 | 113 |
| Φ100 | Φ80 | 250 | 78.5 | 314 | 113 |
| Φ110 | Φ60 | 219 | 95.0 | 380 | 267 |
| Φ110 | Φ60 | 220 | 95.0 | 380 | 267 |
| Φ110 | Φ60 | 280 | 95.0 | 380 | 267 |
| Φ110 | Φ85 | 175 | 95.0 | 380 | 153 |
| Φ110 | Φ85 | 180 | 95.0 | 380 | 153 |
| Φ110 | Φ85 | 190 | 95.0 | 380 | 153 |
| Φ110 | Φ85 | 200 | 95.0 | 380 | 153 |
| Φ110 | Φ85 | 215 | 95.0 | 380 | 153 |
| Φ110 | Φ85 | 220 | 95.0 | 380 | 153 |
| Φ110 | Φ85 | 225 | 95.0 | 380 | 153 |
| Φ110 | Φ85 | 230 | 95.0 | 380 | 153 |
| Φ110 | Φ85 | 235 | 95.0 | 380 | 153 |
上表为按缸径 / 杆径 / 行程整理的历史加工规格，实际以图纸为准； 推力、拉力按 40 MPa 计算，31.5 MPa 与 37.5 MPa 工况按比例折算。
COVERAGE
使用该品类的支架型号
下列型号的 BOM 中出现过该品类千斤顶，点击查看完整配置清单。
ZY13000-30-65D14 项ZQL2×4800-20-40D1 项ZFG10000-23-38D4 项ZY12000-25-50D9 项ZY12000-18-35D8 项ZQL2×4800-20-401 项ZYT12000-20-40D8 项ZY12000-20-40D8 项ZQL2×3200-18-35D1 项ZF10000-19-38D3 项ZQ4000-20.6-451 项ZQL2×4800-18-35D1 项ZY5200-12-288 项ZY12000-28-63D6 项ZQL2×3200-18-351 项ZY6800-20-424 项ZF3600-16-263 项ZYG12000-25-50D7 项ZZ13000-24-50D5 项ZQL2×6400-23-45D1 项ZFG18000-27-40D3 项ZF16000-21-384 项ZY10000-22-45D6 项ZQL2×5000-25-50D1 项ZF7200-20-323 项ZZG13000-24-50D5 项ZZ9200-24-506 项ZYT12000-18-35D6 项ZF8000-18-35D1 项ZQL2×5000-25-501 项ZYG12000-22-45D6 项ZQL2×3200-20-40D1 项ZF9000-22-354 项ZYT12000-25-50D6 项ZT10000-18-35D4 项ZZ10800-18-38D5 项
以上为使用该品类千斤顶的支架型号（按用量排序）。点击型号可查看该机型全部千斤顶配置清单。
PART NUMBERS
可检索的图号
| 图号样例 | 名称 | 数量 |
|---|---|---|
| ZT/DH125d | 抬底千斤顶 | 按图 |
| Y700C-35 | 抬底座千斤顶 | 按图 |
| Y731-35 | 抬底千斤顶n100/70*20 | 按图 |
| Y250A-35 | 抬底千斤顶125/90*24 | 按图 |
| KF142-35 | 抬底千斤顶n110/85*240-56 | 按图 |
| ZT/DH125f | 抬底千斤顶100/70*23 | 按图 |
| ZT/DH125h | 抬底千斤顶160/130*26 | 按图 |
| ZT/DH125k | 抬底千斤顶125/90-24 | 按图 |
图号按原厂体系保留，可直接报号查图；不同主机厂图号体系不同，同名不同号属正常。
PROCESS
加工与检验要点
确认规格
按图号或支架型号确认缸径、杆径、行程、安装距与接口形式。
选择材料与工艺
缸筒 27SiMn 调质镗滚，活塞杆 40Cr 调质镀硬铬，密封按介质选型。
加工与装配
关键配合面按 IT9 级控制，装配前逐件清洗，密封件一次性使用。
试压与交付
1.5 倍额定压力保压 5 min，全行程往复 3 次，附试压记录。
抬底千斤顶 询价：提供图号或支架型号即可
单件、批量、维修均可。无图纸时可提供实物照片（含接口、销孔、油口位置），我们测绘后出图确认再投产。
