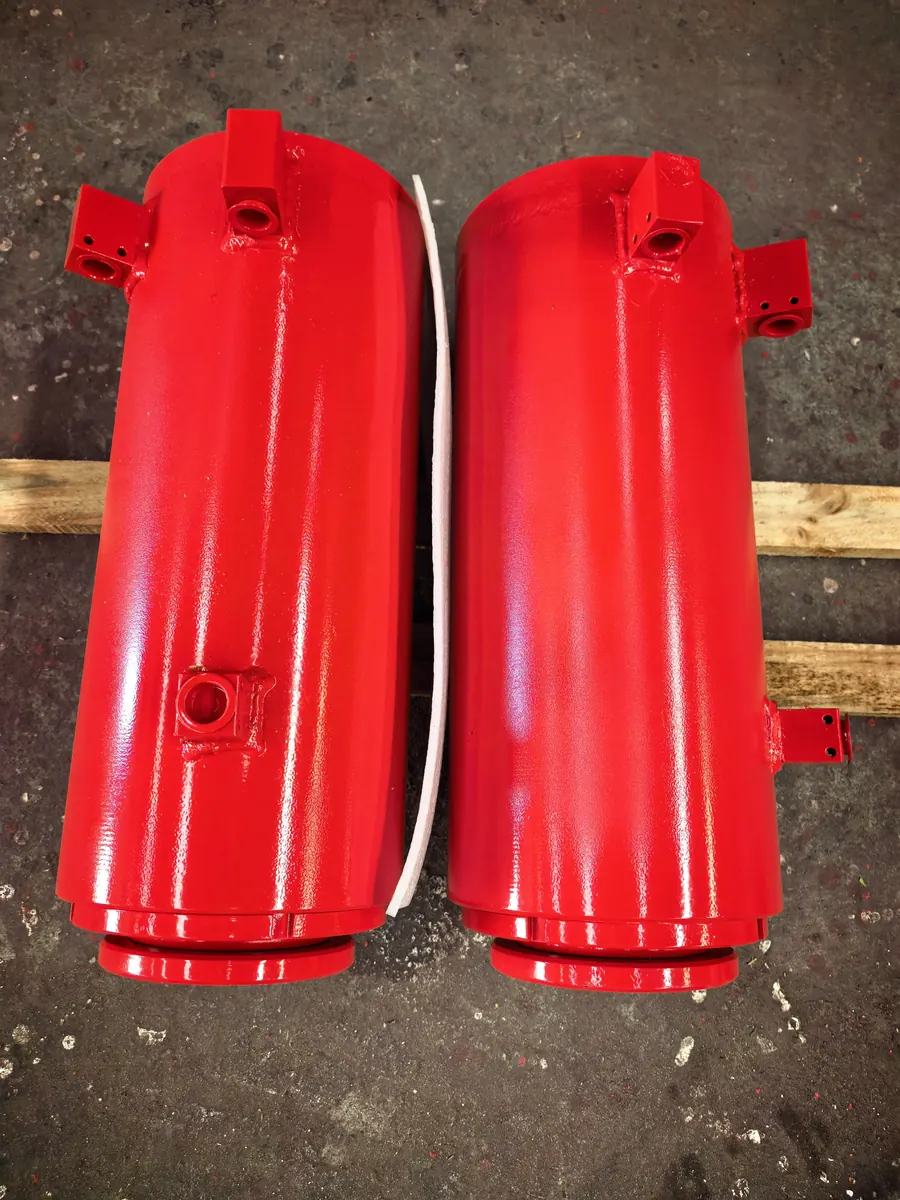

护帮千斤顶 · 一级 / 二级 / 三级护帮
缸径 Φ63–Φ165，行程 470–610 mm 常见。大采高支架采用一级、二级、三级串联护帮，铰点位置决定护帮板贴合轨迹；缸筒内壁粗糙度 Ra ≤ 0.4 μm，活塞杆配防尘圈与双道蕾形圈。
| 缸径范围 | Φ63 – Φ165 mm |
|---|---|
| 常见行程 | 32 – 1720 mm |
| 覆盖型号 | 1683 个支架型号 |
| 记录条数 | 5,624 条配做记录 |
| 供货方式 | 按图号加工 / 按支架型号配做 / 按实物测绘 |
SPECIFICATIONS
常见规格与推力对照
同一品类在不同机型上有多种缸径与行程组合，下表按历史加工记录整理。
| 缸径 mm | 杆径 mm | 行程 mm | 活塞面积 cm² | 推力 kN @40MPa | 拉力 kN @40MPa |
|---|---|---|---|---|---|
| Φ100 | Φ70 | 105 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 175 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 195 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 200 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 205 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 235 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 240 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 245 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 250 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 255 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 264 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 270 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 284 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 293 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 330 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 350 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 360 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 375 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 376 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 380 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 382 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 385 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 390 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 395 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 400 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 405 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 415 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 420 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 425 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 430 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 432 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 435 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 440 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 441 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 450 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 455 | 78.5 | 314 | 160 |
上表为按缸径 / 杆径 / 行程整理的历史加工规格，实际以图纸为准； 推力、拉力按 40 MPa 计算，31.5 MPa 与 37.5 MPa 工况按比例折算。
COVERAGE
使用该品类的支架型号
下列型号的 BOM 中出现过该品类千斤顶，点击查看完整配置清单。
ZY13000-30-65D27 项ZQL2×4800-20-40D2 项ZFG10000-23-38D5 项ZY12000-25-50D14 项ZY12000-18-35D6 项ZQL2×4800-20-401 项ZYT12000-20-40D3 项ZY12000-20-40D10 项ZF10000-19-38D4 项ZQL2×4800-18-35D1 项ZY5200-12-282 项ZY12000-28-63D12 项ZY6800-20-428 项ZF3600-16-264 项ZYG12000-25-50D10 项ZZ13000-24-50D11 项ZFG18000-27-40D4 项ZF16000-21-386 项ZY10000-22-45D5 项ZQL2×5000-25-50D2 项ZF7200-20-325 项ZZG13000-24-50D10 项ZZ9200-24-5011 项ZYT12000-18-35D4 项ZF8000-18-35D4 项ZQL2×5000-25-504 项ZYG12000-22-45D6 项ZF9000-22-355 项ZYT12000-25-50D6 项ZZ10800-18-38D6 项ZF18000-23-42D3 项ZFG10000-22-354 项ZFG13000-26-403 项ZT14400-22-45D2 项ZY10000-24-50D5 项ZY6000-17-355 项
以上为使用该品类千斤顶的支架型号（按用量排序）。点击型号可查看该机型全部千斤顶配置清单。
PART NUMBERS
可检索的图号
| 图号样例 | 名称 | 数量 |
|---|---|---|
| H2Y340-36 | 护帮千斤顶 | 按图 |
| H2F212-36 | 一级护帮千斤顶 | 按图 |
| ZT/PH100ac | 二级护帮千斤顶 | 按图 |
| H1Y597-37 | 三级护帮千斤顶 | 按图 |
| H1Y597-36A | 护帮千斤顶Ⅱ | 按图 |
| H1Y597-36 | 护帮千斤顶Ⅰ | 按图 |
| H13F357-36 | 二级护帮千斤顶80/60/32 | 按图 |
| Y268-34 | 一级护帮千斤顶110/70/62 | 按图 |
图号按原厂体系保留，可直接报号查图；不同主机厂图号体系不同，同名不同号属正常。
PROCESS
加工与检验要点
确认规格
按图号或支架型号确认缸径、杆径、行程、安装距与接口形式。
选择材料与工艺
缸筒 27SiMn 调质镗滚，活塞杆 40Cr 调质镀硬铬，密封按介质选型。
加工与装配
关键配合面按 IT9 级控制，装配前逐件清洗，密封件一次性使用。
试压与交付
1.5 倍额定压力保压 5 min，全行程往复 3 次，附试压记录。
护帮千斤顶 询价：提供图号或支架型号即可
单件、批量、维修均可。无图纸时可提供实物照片（含接口、销孔、油口位置），我们测绘后出图确认再投产。
