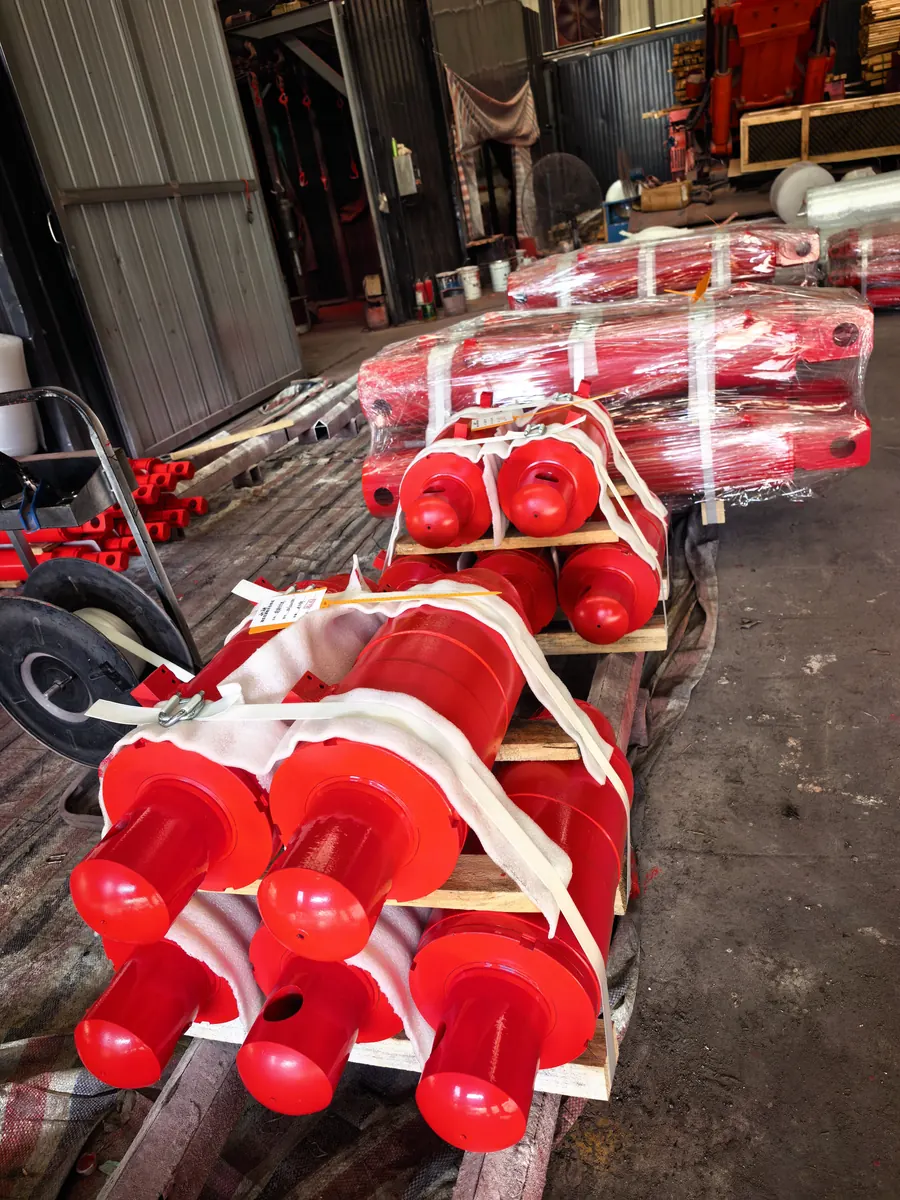

插板千斤顶 · 放顶煤尾梁插板
缸径 Φ63–Φ140，行程 400–600 mm。缸体短粗、推力大，活塞杆端部配插板连接座；密封件耐煤尘磨粒磨损，缸口设刮尘环。
| 缸径范围 | Φ63 – Φ140 mm |
|---|---|
| 常见行程 | 60 – 1480 mm |
| 覆盖型号 | 551 个支架型号 |
| 记录条数 | 1,417 条配做记录 |
| 供货方式 | 按图号加工 / 按支架型号配做 / 按实物测绘 |
SPECIFICATIONS
常见规格与推力对照
同一品类在不同机型上有多种缸径与行程组合，下表按历史加工记录整理。
| 缸径 mm | 杆径 mm | 行程 mm | 活塞面积 cm² | 推力 kN @40MPa | 拉力 kN @40MPa |
|---|---|---|---|---|---|
| Φ100 | Φ60 | 550 | 78.5 | 314 | 201 |
| Φ100 | Φ60 | 650 | 78.5 | 314 | 201 |
| Φ100 | Φ60 | 750 | 78.5 | 314 | 201 |
| Φ100 | Φ70 | 500 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 545 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 550 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 600 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 650 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 700 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 750 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 800 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 850 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 900 | 78.5 | 314 | 160 |
| Φ125 | Φ70 | 1100 | 122.7 | 491 | 337 |
| Φ125 | Φ90 | 1200 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1250 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 600 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 750 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 800 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 900 | 122.7 | 491 | 236 |
| Φ140 | Φ105 | 1165 | 153.9 | 616 | 269 |
| Φ140 | Φ105 | 1250 | 153.9 | 616 | 269 |
| Φ140 | Φ85 | 1000 | 153.9 | 616 | 389 |
| Φ63 | Φ45 | 1000 | 31.2 | 125 | 61 |
| Φ63 | Φ45 | 1480 | 31.2 | 125 | 61 |
| Φ63 | Φ45 | 450 | 31.2 | 125 | 61 |
| Φ80 | Φ45 | 400 | 50.3 | 201 | 137 |
| Φ80 | Φ45 | 550 | 50.3 | 201 | 137 |
| Φ80 | Φ45 | 900 | 50.3 | 201 | 137 |
| Φ80 | Φ60 | 240 | 50.3 | 201 | 88 |
| Φ80 | Φ60 | 390 | 50.3 | 201 | 88 |
| Φ80 | Φ60 | 420 | 50.3 | 201 | 88 |
| Φ80 | Φ60 | 435 | 50.3 | 201 | 88 |
| Φ80 | Φ60 | 500 | 50.3 | 201 | 88 |
| Φ80 | Φ60 | 550 | 50.3 | 201 | 88 |
| Φ80 | Φ60 | 595 | 50.3 | 201 | 88 |
上表为按缸径 / 杆径 / 行程整理的历史加工规格，实际以图纸为准； 推力、拉力按 40 MPa 计算，31.5 MPa 与 37.5 MPa 工况按比例折算。
COVERAGE
使用该品类的支架型号
下列型号的 BOM 中出现过该品类千斤顶，点击查看完整配置清单。
ZFG10000-23-38D5 项ZF10000-19-38D3 项ZF3600-16-265 项ZFG18000-27-40D4 项ZF16000-21-383 项ZF7200-20-323 项ZF8000-18-35D2 项ZF9000-22-353 项ZF18000-23-42D5 项ZFG10000-22-353 项ZFG13000-26-404 项ZF3200-16-262 项ZF6800-18-352 项ZF15000-27.5-42D3 项ZYT13000-28-55D1 项ZY13000-31-68D1 项ZF15000-25-38D2 项ZF5400-17-321 项ZFG13000-25-38D3 项ZFP13000-26-40D2 项ZFG15000-26-454 项ZFY6800-17-32D3 项ZFP21000-26-41D3 项ZFG8000-20-353 项ZF8000-19-30D2 项ZFG9000-19-35D2 项ZF7200-17-333 项ZFG8000-18.5-333 项ZFG8000-20-35D1 项ZF18000-25-45D2 项ZF7200-17-351 项ZFG9600-23-42D2 项ZFG13000-25-42D3 项ZF4200-17-283 项ZFG16000-26-43H1 项ZF13000-25-43D2 项
以上为使用该品类千斤顶的支架型号（按用量排序）。点击型号可查看该机型全部千斤顶配置清单。
PART NUMBERS
可检索的图号
| 图号样例 | 名称 | 数量 |
|---|---|---|
| KF142-40A | 插板千斤顶 | 按图 |
| KF142C-40 | 插板千斤顶100/70-60 | 按图 |
| GF314-40 | A插板千斤顶 | 按图 |
| ZT/BH080u | 插板千斤顶ø80/60*55 | 按图 |
| ZT/BH080p | 尾梁插板千斤顶 | 按图 |
| ZT/BH080s | B插板千斤顶 | 按图 |
| ZT/BH080t | 插板千斤顶B | 按图 |
| T12F204A-40 | 插板千斤顶125/70*110 | 按图 |
图号按原厂体系保留，可直接报号查图；不同主机厂图号体系不同，同名不同号属正常。
PROCESS
加工与检验要点
确认规格
按图号或支架型号确认缸径、杆径、行程、安装距与接口形式。
选择材料与工艺
缸筒 27SiMn 调质镗滚，活塞杆 40Cr 调质镀硬铬，密封按介质选型。
加工与装配
关键配合面按 IT9 级控制，装配前逐件清洗，密封件一次性使用。
试压与交付
1.5 倍额定压力保压 5 min，全行程往复 3 次，附试压记录。
插板千斤顶 询价：提供图号或支架型号即可
单件、批量、维修均可。无图纸时可提供实物照片（含接口、销孔、油口位置），我们测绘后出图确认再投产。
