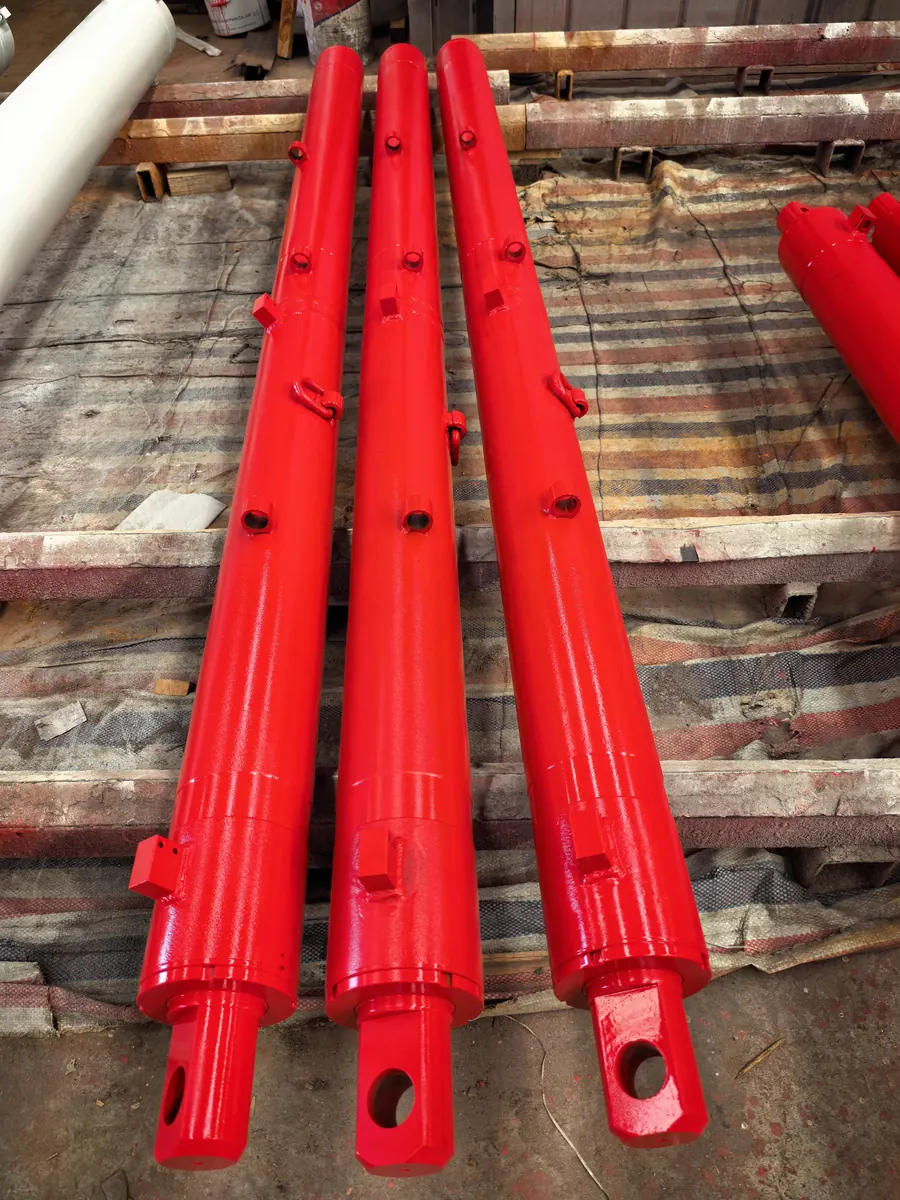

侧帮千斤顶 · 内侧帮 / 外侧帮
缸径 Φ63–Φ160，行程 95–240 mm，两种典型规格 Φ80/60×95 与 Φ80/60×185 用量最大。安装空间窄，缸底与耳环多为整体锻件；密封件选用耐乳化液介质，保压 4 h 压降不超过 5%。
| 缸径范围 | Φ63 – Φ160 mm |
|---|---|
| 常见行程 | 30 – 420 mm |
| 覆盖型号 | 658 个支架型号 |
| 记录条数 | 4,712 条配做记录 |
| 供货方式 | 按图号加工 / 按支架型号配做 / 按实物测绘 |
SPECIFICATIONS
常见规格与推力对照
同一品类在不同机型上有多种缸径与行程组合，下表按历史加工记录整理。
| 缸径 mm | 杆径 mm | 行程 mm | 活塞面积 cm² | 推力 kN @40MPa | 拉力 kN @40MPa |
|---|---|---|---|---|---|
| Φ100 | Φ70 | 100 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 115 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 125 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 140 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 143 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 155 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 170 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 180 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 185 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 190 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 202 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 205 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 220 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 230 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 240 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 275 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 330 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 360 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 420 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 60 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 76 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 95 | 78.5 | 314 | 160 |
| Φ110 | Φ85 | 185 | 95.0 | 380 | 153 |
| Φ125 | Φ85 | 40 | 122.7 | 491 | 264 |
| Φ125 | Φ90 | 205 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 255 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 265 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 295 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 30 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 50 | 122.7 | 491 | 236 |
| Φ140 | Φ105 | 110 | 153.9 | 616 | 269 |
| Φ140 | Φ105 | 300 | 153.9 | 616 | 269 |
| Φ140 | Φ105 | 50 | 153.9 | 616 | 269 |
| Φ160 | Φ105 | 200 | 201.1 | 804 | 458 |
| Φ63 | Φ45 | 110 | 31.2 | 125 | 61 |
| Φ63 | Φ45 | 145 | 31.2 | 125 | 61 |
上表为按缸径 / 杆径 / 行程整理的历史加工规格，实际以图纸为准； 推力、拉力按 40 MPa 计算，31.5 MPa 与 37.5 MPa 工况按比例折算。
COVERAGE
使用该品类的支架型号
下列型号的 BOM 中出现过该品类千斤顶，点击查看完整配置清单。
ZQL2×4800-20-40D15 项ZY12000-18-35D2 项ZQL2×4800-20-4013 项ZYT12000-20-40D2 项ZQL2×3200-18-35D12 项ZQL2×5000-20-40D15 项ZQ4000-20.6-457 项ZQL2×4800-18-35D11 项ZQL2×3200-18-3510 项ZYG12000-25-50D1 项ZQL2×6400-23-45D9 项ZQL2×5000-25-50D7 项ZYT12000-18-35D1 项ZQL2×5000-25-507 项ZQL2×3200-20-40D9 项ZT10000-18-35D7 项ZQL2×3200-20-408 项ZT14400-22-45D6 项ZQL2×4800-18-353 项ZF3200-16-261 项ZQL2×4800-22-45D8 项ZY15000-30-65D1 项ZQL2×3200-16-30D6 项ZQL2×5000-18-356 项ZYG21000-33.5-70D2 项ZT9600-16-30D8 项ZQL2×4800-20-383 项ZQL2×5000-24-38D8 项ZYG13000-31-68D1 项ZT14400-22-359 项ZYG15000-30-65D1 项ZT20000-20-40D5 项ZYT10000-26-55D2 项ZRL45300-18-35D3 项ZYG21000-36.5-80D1 项ZYT6800-17-35D1 项
以上为使用该品类千斤顶的支架型号（按用量排序）。点击型号可查看该机型全部千斤顶配置清单。
PART NUMBERS
可检索的图号
| 图号样例 | 名称 | 数量 |
|---|---|---|
| ZT/LH080f | 侧帮千斤顶 | 按图 |
| ZT/LH080g | 内侧帮千斤顶 | 按图 |
| H2Y340-46 | 外侧帮千斤顶 | 按图 |
| ZT/LH080c | 一级侧帮千斤顶 | 按图 |
| H1Y341-47 | 二级侧帮千斤顶 | 按图 |
| ZT/LH080d | 大侧帮千斤顶 | 按图 |
| H21F358-46A | 侧帮千斤顶Ø80/60X9 | 按图 |
| H11Y676-46 | 侧帮千斤顶Ø80/60X18 | 按图 |
图号按原厂体系保留，可直接报号查图；不同主机厂图号体系不同，同名不同号属正常。
PROCESS
加工与检验要点
确认规格
按图号或支架型号确认缸径、杆径、行程、安装距与接口形式。
选择材料与工艺
缸筒 27SiMn 调质镗滚，活塞杆 40Cr 调质镀硬铬，密封按介质选型。
加工与装配
关键配合面按 IT9 级控制，装配前逐件清洗，密封件一次性使用。
试压与交付
1.5 倍额定压力保压 5 min，全行程往复 3 次，附试压记录。
侧帮千斤顶 询价：提供图号或支架型号即可
单件、批量、维修均可。无图纸时可提供实物照片（含接口、销孔、油口位置），我们测绘后出图确认再投产。
