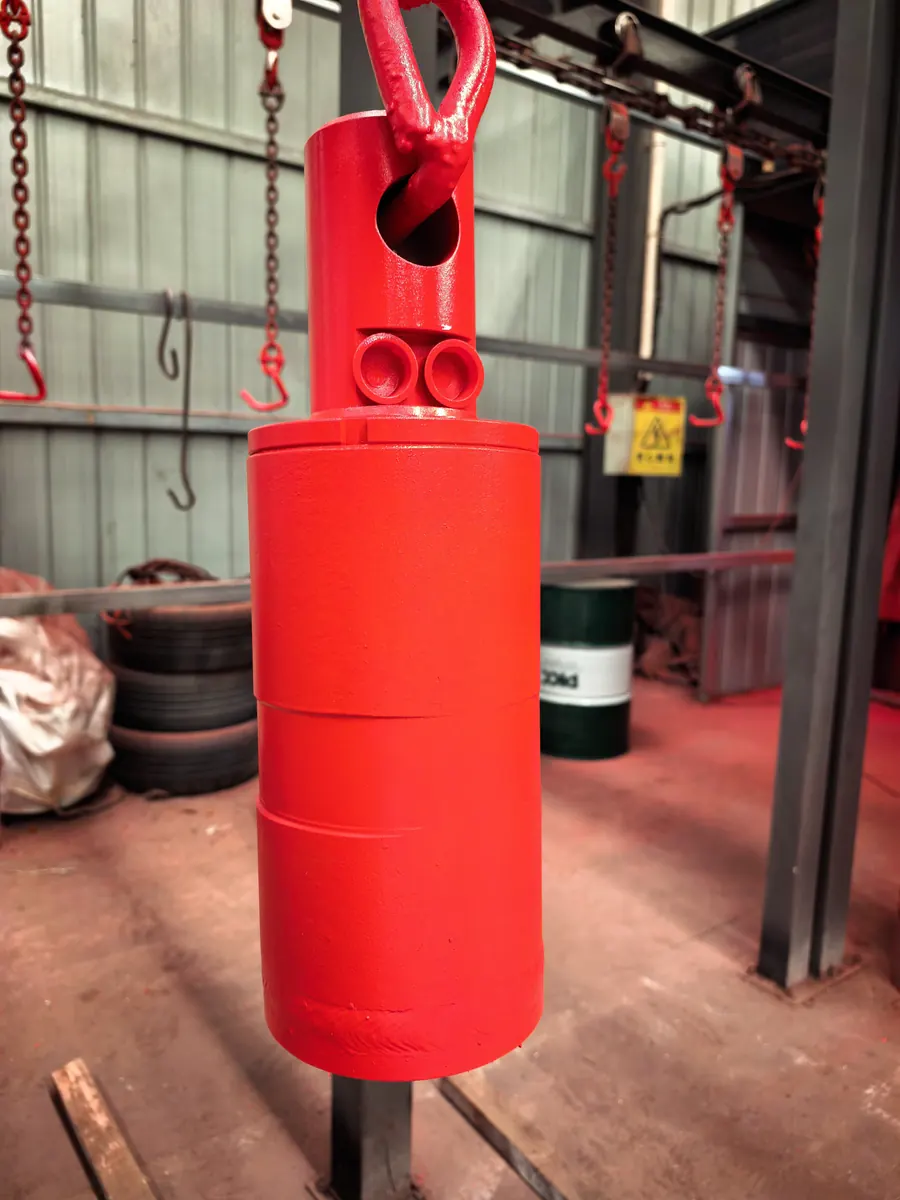

连架千斤顶 · 顶梁 / 底座连架
缸径 Φ100–Φ140，行程 1000–2500 mm 的长行程规格常见。细长缸对直线度与镀铬层均匀性要求高，出厂逐支做全行程往复试验。
| 缸径范围 | Φ100 – Φ140 mm |
|---|---|
| 常见行程 | 50 – 2800 mm |
| 覆盖型号 | 444 个支架型号 |
| 记录条数 | 3,105 条配做记录 |
| 供货方式 | 按图号加工 / 按支架型号配做 / 按实物测绘 |
SPECIFICATIONS
常见规格与推力对照
同一品类在不同机型上有多种缸径与行程组合，下表按历史加工记录整理。
| 缸径 mm | 杆径 mm | 行程 mm | 活塞面积 cm² | 推力 kN @40MPa | 拉力 kN @40MPa |
|---|---|---|---|---|---|
| Φ100 | Φ70 | 1000 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 1150 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 1580 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 450 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 513 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 570 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 600 | 78.5 | 314 | 160 |
| Φ100 | Φ70 | 750 | 78.5 | 314 | 160 |
| Φ125 | Φ70 | 550 | 122.7 | 491 | 337 |
| Φ125 | Φ90 | 1000 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1060 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1070 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1100 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1150 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1200 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1300 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1345 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1400 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1405 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1450 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1500 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1600 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1650 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 1700 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 2000 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 2800 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 300 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 340 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 400 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 436 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 450 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 50 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 500 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 530 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 550 | 122.7 | 491 | 236 |
| Φ125 | Φ90 | 580 | 122.7 | 491 | 236 |
上表为按缸径 / 杆径 / 行程整理的历史加工规格，实际以图纸为准； 推力、拉力按 40 MPa 计算，31.5 MPa 与 37.5 MPa 工况按比例折算。
COVERAGE
使用该品类的支架型号
下列型号的 BOM 中出现过该品类千斤顶，点击查看完整配置清单。
ZQL2×4800-20-40D29 项ZQL2×4800-20-4025 项ZQL2×3200-18-35D20 项ZQL2×5000-20-40D20 项ZQ4000-20.6-453 项ZQL2×4800-18-35D17 项ZQL2×3200-18-3517 项ZQL2×6400-23-45D15 项ZQL2×5000-25-50D15 项ZQL2×5000-25-505 项ZQL2×3200-20-40D10 项ZT10000-18-35D2 项ZQL2×3200-20-4014 项ZT14400-22-45D6 项ZQL2×4800-18-3514 项ZQL2×4800-22-45D7 项ZQL2×3200-16-30D10 项ZQL2×5000-18-3510 项ZT9600-16-30D4 项ZYG13000-28-63D1 项ZQL2×4800-20-388 项ZQL2×5000-24-38D5 项ZT14400-22-353 项ZT20000-20-40D6 项ZZ20000-28-62D1 项ZRL45300-18-35D3 项ZQL2×4800-22-45W3 项ZQL2×6000-23-457 项ZT15000-25-50D5 项ZQL2×5000-21-404 项ZRL45300-22-40D3 项ZYT12000-26-55D1 项ZYG21000-35-74D1 项ZZ9000-16-321 项ZQL2×4800-22-35D7 项ZT14400-18-352 项
以上为使用该品类千斤顶的支架型号（按用量排序）。点击型号可查看该机型全部千斤顶配置清单。
PART NUMBERS
可检索的图号
| 图号样例 | 名称 | 数量 |
|---|---|---|
| ZT/LH125f | 连架千斤顶 | 按图 |
| ZT/LH125k | 顶梁连架千斤顶 | 按图 |
| H1F217-52 | 底座连架千斤顶 | 按图 |
| H1F217-51 | 顶连架千斤顶 | 按图 |
| H2F217-52 | 连架千斤顶Ø125/90米80 | 按图 |
| H2F217D-51 | 连架千斤顶Ø125/90X80 | 按图 |
| ZT/LH125b | 连架千斤顶申125/90*1000-224 | 按图 |
| T1F261-51 | 连架千斤顶Ø125/90X1000-230 | 按图 |
图号按原厂体系保留，可直接报号查图；不同主机厂图号体系不同，同名不同号属正常。
PROCESS
加工与检验要点
确认规格
按图号或支架型号确认缸径、杆径、行程、安装距与接口形式。
选择材料与工艺
缸筒 27SiMn 调质镗滚，活塞杆 40Cr 调质镀硬铬，密封按介质选型。
加工与装配
关键配合面按 IT9 级控制，装配前逐件清洗，密封件一次性使用。
试压与交付
1.5 倍额定压力保压 5 min，全行程往复 3 次，附试压记录。
连架千斤顶 询价：提供图号或支架型号即可
单件、批量、维修均可。无图纸时可提供实物照片（含接口、销孔、油口位置），我们测绘后出图确认再投产。
